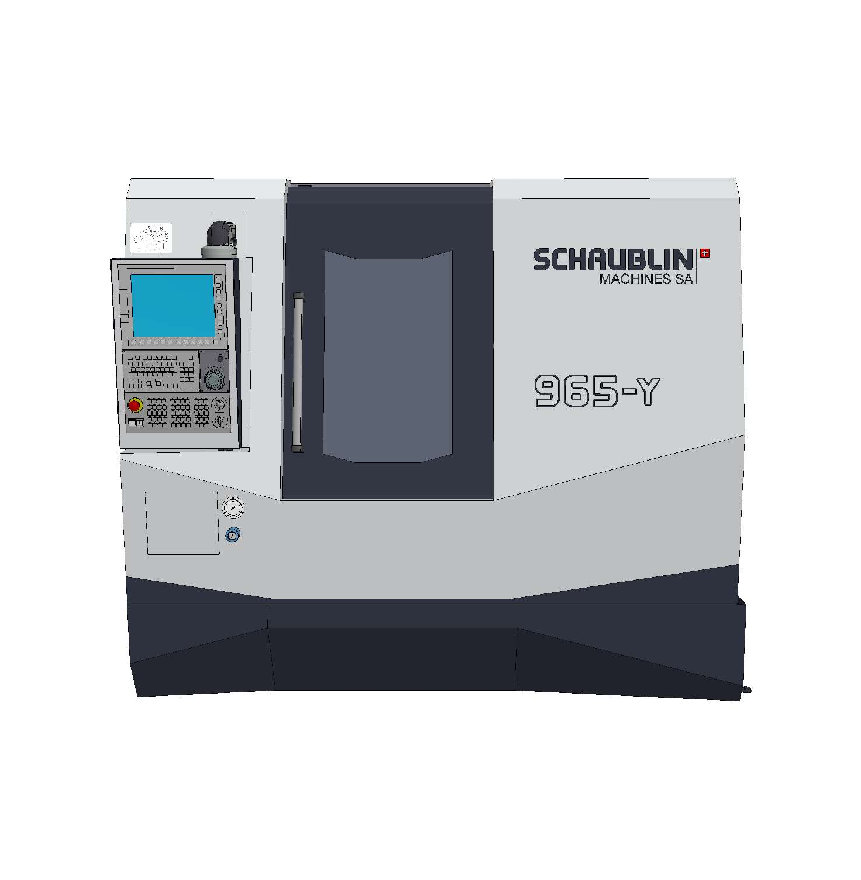

Diese Hochpräzisionsmaschine mit Mi-Spindel ist die ideale Lösung für sowohl komplexe Anwendungen als auch Hartdrehen. Dank einer robusten Bauweise kann diese Maschine perfekt an Ihre spezifische Anwendung angepasst werden. Es sind mehrere Ausführungen verfügbar. Die Standardausführung ist mit einem vorderen Revolver VDI 30 TRIFIX Radial mit 12 angetriebene Positionen bis zu 12'000 Min-1 ausgerüstet.
Schaublin Machines SA erweitert damit nochmals die Produktpalette im Bereich der CNC Maschinen und knüpft an die Tradition der erfolgreichen Tornos Schaublin Serie 65TM & 42S an.
| Maximaler Drehdurchmesser | 400 mm |
| Maximale Drehlänge | 650 mm |
| Max Distanz zwischen den Spitzen | 640 mm |
| Spindelnase ISO | A2-5 |
| Maximaler Stangendurchlass | 42 mm |
| Motor mit C-Achse | Intégré |
| Leistung Dauer- /Unterbrochen | 12 kW / 14 kW |
| Drehmoment Dauer-/Unterbrochen | 60 Nm / 85 Nm |
| Spindeldrehzahl | 6’000 min-1 |
| Ungefähres Nettogewicht der Maschine | 4’000 Kg |
| Maschinenabmessungen in mm LxTxH | 2400 x 1850 x 2082 [mm] |
Verkaufsbroschüre (PDF-Format | 6,2 MB)
Anfrage

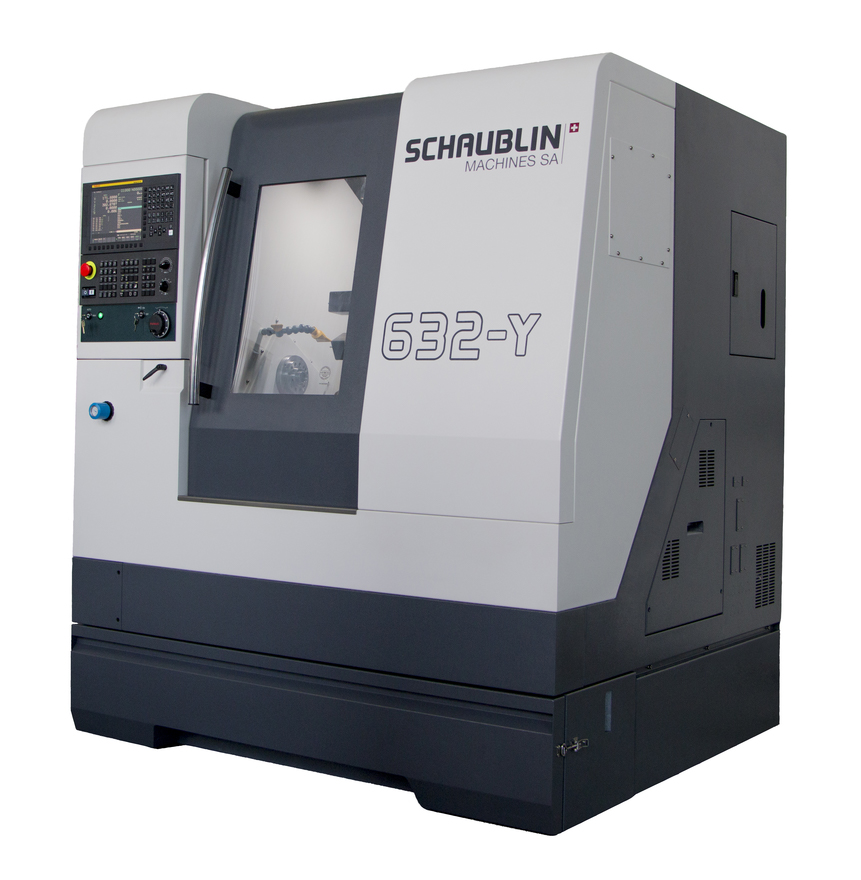

Stolze Nachfolgerin der SCHAUBLIN 110 CNC-Drehmaschine, mit einer minimalen Bodenfläche von 2,4 m2, ist die neue Schaublin 632-Y, das Ergebnis des Entwicklungs-Know-how von Schaublin in hochpräzisions-CNC-Drehmaschinen für höchste Genauigkeit.
Vielseitig verwendbar und sehr modular ermöglicht die SCHAUBLIN CNC-Drehmaschine 632-Y die Herstellung von einfachen bis komplexen Teilen.
Die Schaublin CNC-Drehmaschine 632-Y ist das ideale Produktionswerkzeug der anspruchsvollen Industrien.
| Maximaler Drehdurchmesser | 270 mm |
| Maximale Drehlänge | 350 mm |
| Max Distanz zwischen den Spitzen | 350 mm |
| Spindelnase ISO | A2-4 |
| Maximaler Stangendurchlass | 32 mm |
| Motor mit C-Achse | Déporté |
| Leistung Dauer- /Unterbrochen | 1.1 kW / 3.7kW |
| Drehmoment Dauer-/Unterbrochen | 13 Nm / 45 Nm |
| Spindeldrehzahl | 6’000 min-1 |
| Ungefähres Nettogewicht der Maschine | 2’800 Kg |
| Maschinenabmessungen in mm LxTxH | 1670 x 1550 x 1950 [mm] |
Verkaufsbroschüre (PDF-Format | 6,2 MB)
Anfrage
Drehen, Schleifen, Bohren, Fräsen und mehr – mit 12 Werkzeugplätzen im Sauter Revolverkopf sowie optionalen Schleif- und Fräsapparaten punktet die neue Universal Präzisions- und Produktions-Drehmaschine 302 in der Bauteilherstellung. Die 3012 ist geeignet zur wirtschaftlichen Komplettbearbeitung sowohl von hochpräzisen Komponenten in kleinen als auch in großen Fertigungsserien. Ausgerüstet mit konstruktiven Besonderheiten sowie SCHAUBLIN Spanntechnologie sind Komponentenhersteller in der Lage, die hohen Qualitätsansprüche der Industrie wirtschaftlich zu realisieren.
| Spitzenhöhe über dem Schlitten | 40 mm |
| Maximaler Drehdurchmesser | 200 mm |
| Drehlänge mit Spannzangen W20/W25 | 200 mm |
| Abstand zwischen den Spitzen | 220 mm |
| Spindel für "SCHUABLIN"-Spannzangen | W20/W25 |
| Spindeldrehzahl | 50 - 8‘000 min-1 |
| Leistung Dauer-/Unterbrochen | 7.5 / 9 kW |
| C-Achse - Max. Benutzung | 20% |
| Drehmoment Dauer-/Unterbrochen | 11.9 - 14.3 mm |
| Programmierbarer Wegschritt | 0,001° |
| Spindelblockierung | Yes |
| Spindeldurchlass mit Arretierung (ohne Spannschlüssel) W20/W25 | 17 mm / 21 mm |
| Max. Stangendurchlass mit Spannzange W20/W25 | 14.5 mm / 19 mm |
| Regulierbar axiale Spannkraft bei 5 Bar | 500 daN |
| Maximale Spindeldrehzahl | 6'000 min-1 |
| Querweg, X-Achse | 150 mm |
| Auflösung, X-Achse (Radius) | 0.00005 mm |
| Kugelumlaufspindel, Ø x Steigung | 20x4 mm |
| Längsweg, Z-Achse | 240 mm |
| Auflösung, Z-Achse | 0.0001 mm |
| AKugelumlaufspindel, Ø x Steigung | 20x4 mm |
| Eilgänge, X- und Z-Achse | 16 m/min |
| Anzahl des radial Werkzeughalter (gemäß Ø des Teiles) | 2 | Anzahl des frontal Werkzeughalter (gemäß Ø des Teiles) | 2- >5 | Größter Schaftquerschnitt der Werkzeuge (MULTIFIX/SMSA) | 12x12 mm | Werkzeugspannvorrichtung für Spannzange | ESX 20/ESX 9 | Fräsapparat und Schleifapparat (optionen) | Yes | Aufnahme Konus der Pinole | MORSE 2 | Verfahrweg | 250 mm | Möglichkeiten des motorisierten Reitstocks | Yes | Anzahl der revolverpositionen | 12 |
| Anzahl der revolverpositionen für angetriebene Werkzeuge | 6 |
| Normalisierte Befestigung der Werkzeughalter | VDI 16 |
| Spindeldrehzahl | 6000 RPM |
| Leistung Dauer/Unterbrochen | 1/1.3 kW |
| Dauer/Unterbrochene Leistung | 3/7.5 Nm |
| Fassungsvermögen des Tanks | 55 l. |
| Pumpenfördermenge | 10 l/min |
| Pumpenförderdruck | 0,5 bar |
| Ungefähres Nettogewicht | 1100 kg |
| Maschinenabmessungen in mm LxTxH | 1'734x1007x1'590 |
Verkaufsbroschüre (PDF-Format | 6,2 MB)
Anfrage

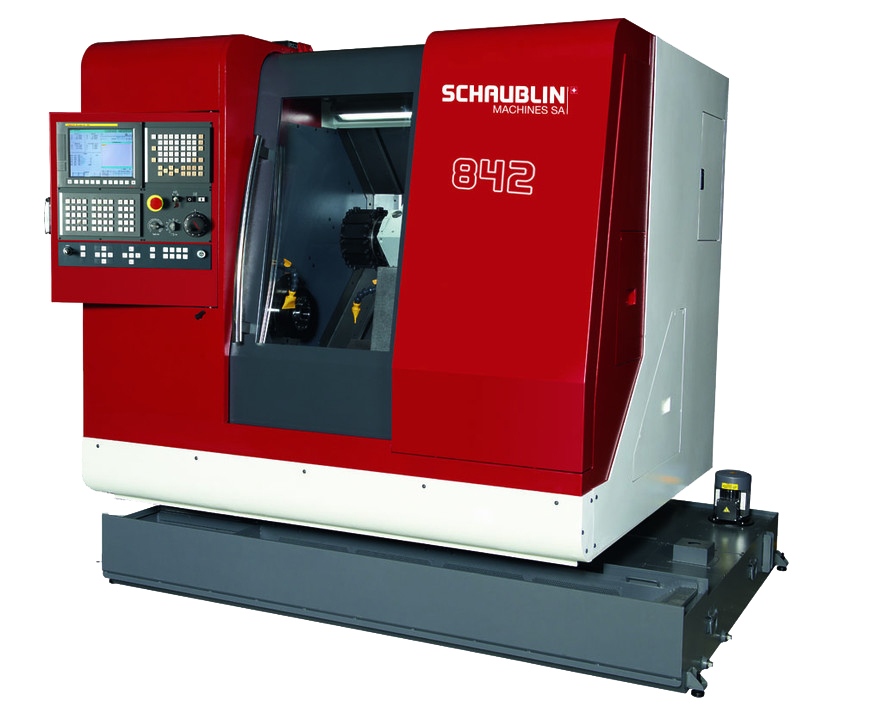

Eine Hochpräzisionsmaschine, ideal geeignet für komplexe Anwendungen wie auch für Hartdrehen. Dank einer robusten Bauweise können unsere Maschinen perfekt an Ihre spezifischen Einsatzgebiete angepasst werden. Es sind mehrere Ausführungen erhältlich. Die Standardausführung ist mit einem vorderen Revolver VDI 30 mit 16 Positionen ausgestattet.
| Maximaler Drehdurchmesser | 300 mm |
| Lenweg X | 400 mm |
| Max. Distanz zwischen den Spitzen | 470 mm |
| Spindelnase ISO | A2-5 |
| Maximaler Stangendurchlass | 42 mm |
| Motor mit C-Achse | Déporté |
| Leistung Dauer-/Unterbrochen | 7.5 kW/-15 kW |
| Drehmoment Dauer-/Unterbrochen | 47 Nm/126 Nm |
| Drehzahlbereich | 50-6'000 min-1 |
| Ungefähres Nettogewicht der Maschine | 3'300 Kg |
| Maschinenabmessungen LxTxH | 1895x1783x1947 mm |
Verkaufsbroschüre (PDF-Format | 6 MB)
Anfrage
Eine Hochpräzisionsmaschine, ideal geeignet für komplexe Anwendungen wie auch für Hartdrehen. Das modell ist mit einer Motor-Spindel ausgestattet und verfügt über einen Revolver mit 12 höchst präzisen Positionen. Reitstock und Gegenspindel sind optional erhältlich.
| Maximaler Drehdurchmesser | 300 mm |
| Lenweg X | 400 mm |
| Max. Distanz zwischen den Spitzen | 450 mm |
| Distance max entre nez de broches | 642 mm |
| Spindelnase ISO | A2-5 |
| Maximaler Stangendurchlass | 42 mm |
| Motor mit C-Achse | Intégré |
| Leistung Dauer-/Unterbrochen | 24 kW/30 kW |
| Drehmoment Dauer-/Unterbrochen | 72 Nm/90 Nm |
| Drehzahlbereich | 50-6'000 min-1 |
| Ungefähres Nettogewicht der Maschine | 3'600 Kg |
| Maschinenabmessungen LxTxH | 1895x1783x1947 mm |
Verkaufsbroschüre (PDF-Format | 6 MB)
Anfrage

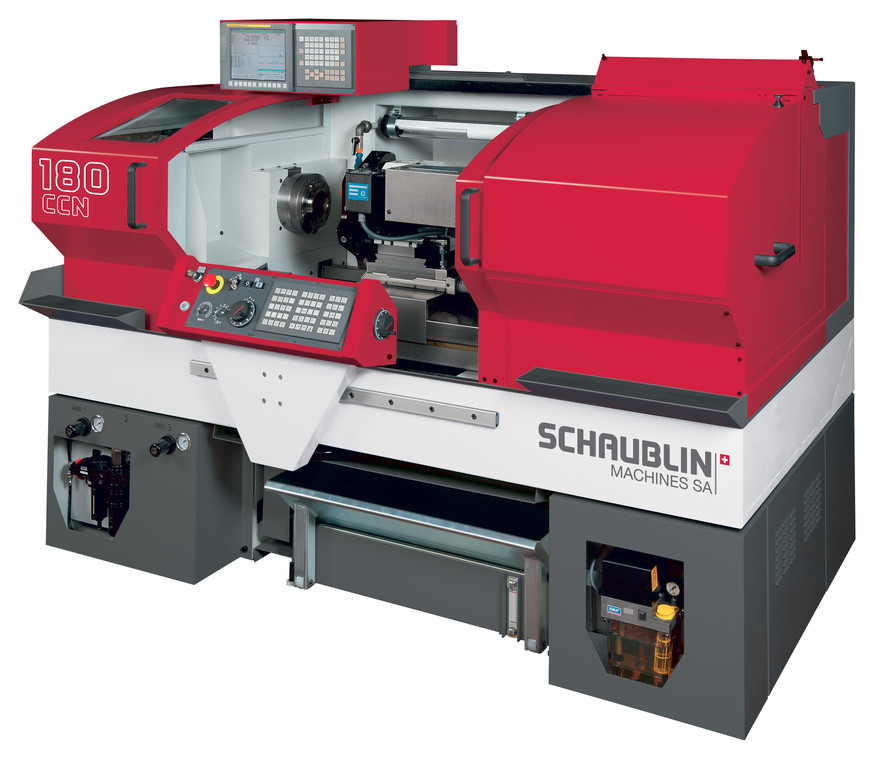

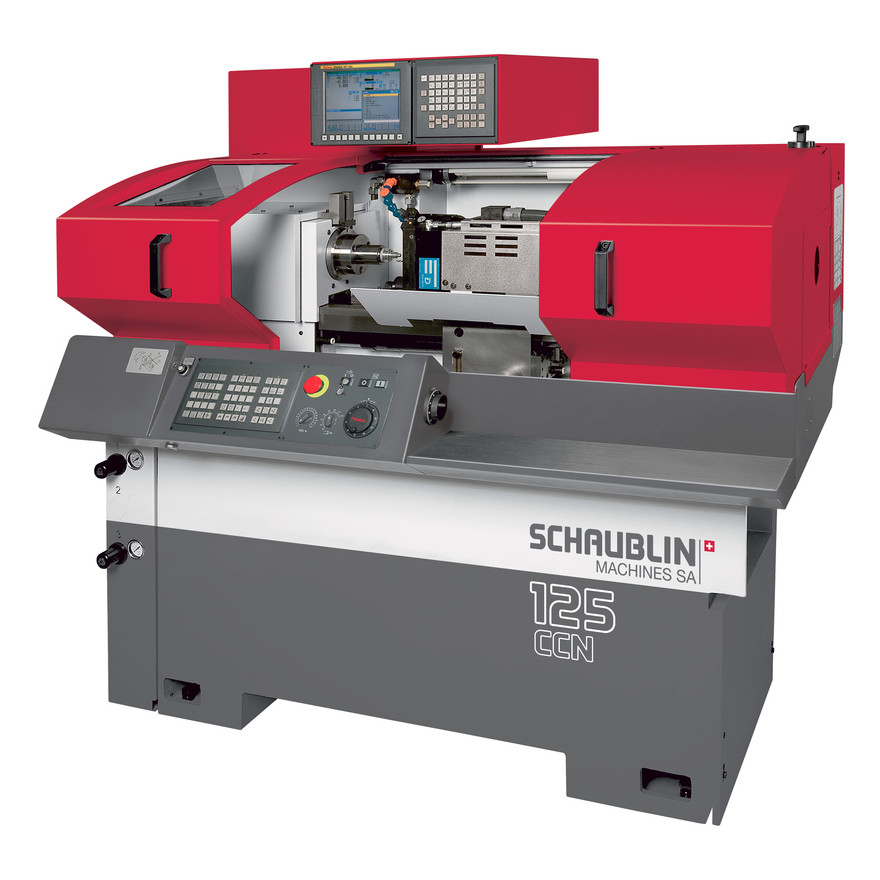

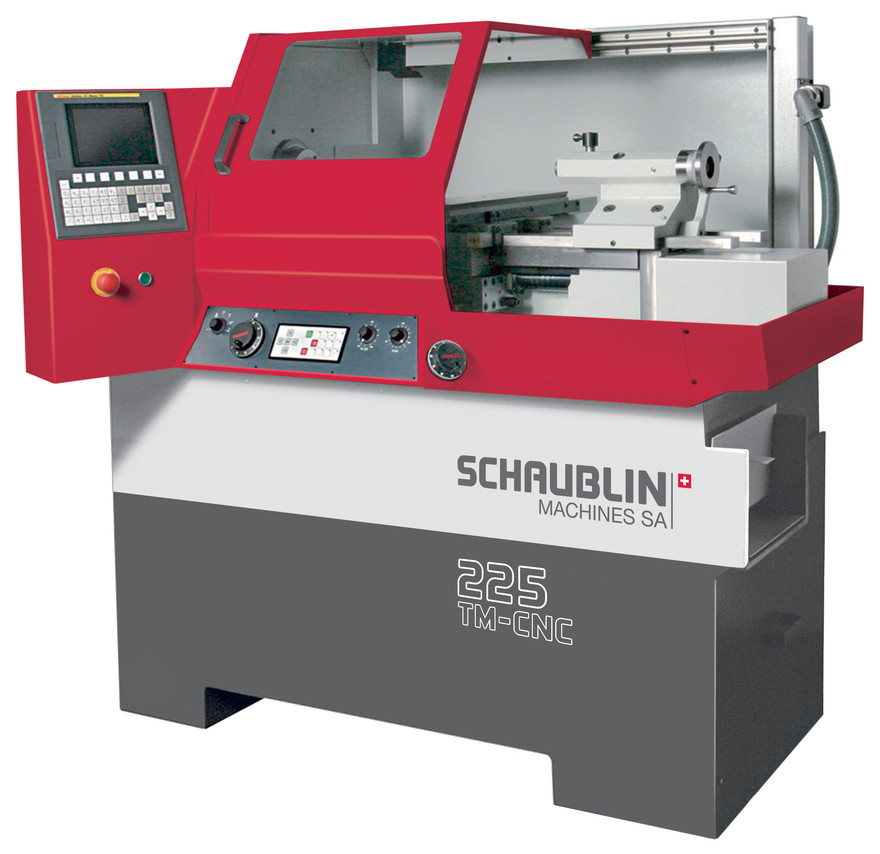

Präzisionsdrehmaschinen mit numerischer Steuerung von Fanuc. Ausführung L-T für lineare Drehbearbeitung. Spindelkopf des Typs D1-3" für Schaublin-Spannzange B32. Diese Maschine wird für die Drehbearbeitung von kleinen und mittelgroßen Werkstücken eingesetzt. Diese Drehmaschine ist für die Herstellung von Prototypen und von Werkstücken in kleinen bis mittleren Serien ausgelegt. Sie eignet sich insbesondere für das hart drehen.
| Maximaler Drehdurchmesser | 270 mm |
| Drehlänge mit Spannzangen B32 | 409 mm (LT) / 265 mm |
| AC-Motorantrieb, Leistung Dauer-/Unterbrochen | 5.5 kW / 7.5 kW |
| Spindeldrehzahl, stufenlos regelbar | 50 - 5‘000 min-1 |
| Max. Stangendurchlass mit D1-3/A2-4-Spannzange | 24 mm / 32 mm |
| Verfahrweg, X-Achse / Z-Achse | 200 mm / 415 mm |
| Regulierbar axiale Spannkraft | 1‘150 daN |
Verkaufsbroschüre (PDF-Format | 4,7 MB)
Anfrage
Präzisionsdrehmaschinen mit numerischer Steuerung von Fanuc. Ausführung R-T für die Drehbearbeitung mit einem Revolver mit 8 festen Werkzeugen. Spindelkopf des Typs A2-5 für Schaublin-Spannzangen B32 / B45. Diese Maschine wird für die Drehbearbeitung von mittelgroßen und großen Werkstücken eingesetzt. Diese Drehmaschine ist für die Herstellung von Prototypen und von Werkstücken in kleinen bis mittleren Serien ausgelegt. Sie eignet sich insbesondere für das hart drehen.
| Maximaler Drehdurchmesser | 270 mm |
| Drehlänge mit Spannzangen B32 | 409 mm (LT) / 265 mm |
| AC-Motorantrieb, Leistung Dauer-/Unterbrochen | 5.5 kW / 7.5 kW |
| Spindeldrehzahl, stufenlos regelbar | 50 - 5‘000 min-1 |
| Max. Stangendurchlass mit D1-3/A2-4-Spannzange | 24 mm / 32 mm |
| Verfahrweg, X-Achse / Z-Achse | 200 mm / 415 mm |
| Regulierbar axiale Spannkraft | 1‘150 daN |
Verkaufsbroschüre (PDF-Format | 2,7 MB)
Anfrage

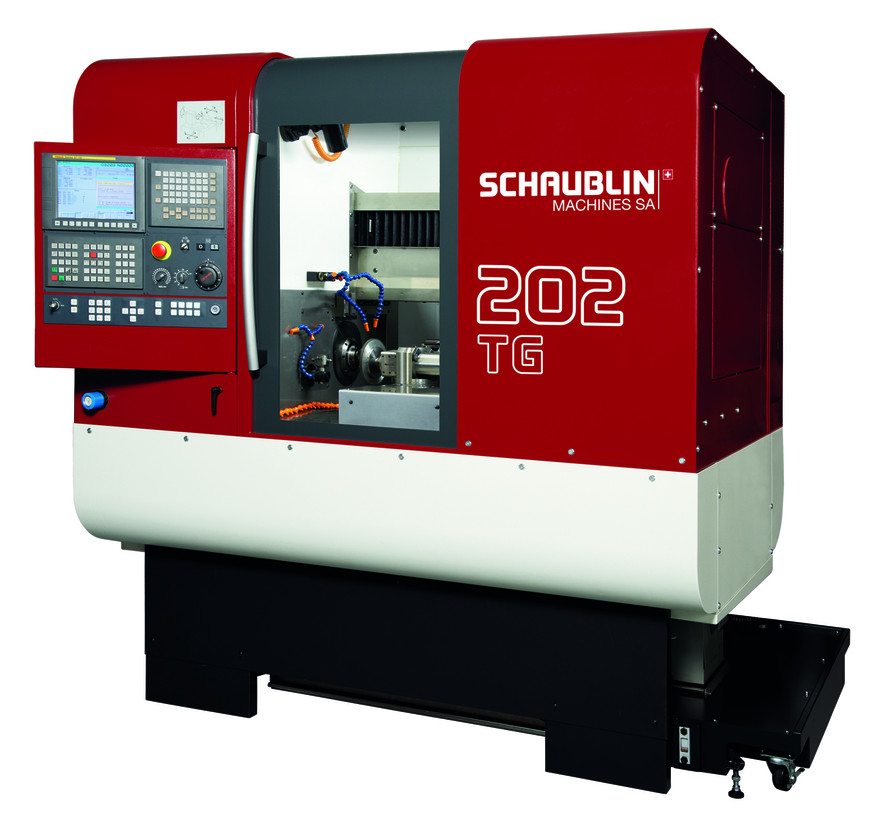

| Maximaler Drehdurchmesser | 80 mm |
| Drehlänge mit Spannzangen W25 | 150 mm |
| Spindeldrehzahl, stufenlos regelbar | 50 - 7‘000 min-1 |
| Max. Stangendurchlass mit W25-Spannzange | 19 mm |
| Dauer/Unterbrechende Leistung | 26.1 / 35.1 Nm |
| Weg X1, X2-Achse/Z1, Z2-Achse | 150 mm/300 mm |
Verkaufsbroschüre (PDF-Format | 3,3 MB)
Zubehör-Katalog (PDF-Format | 14,3 MB)

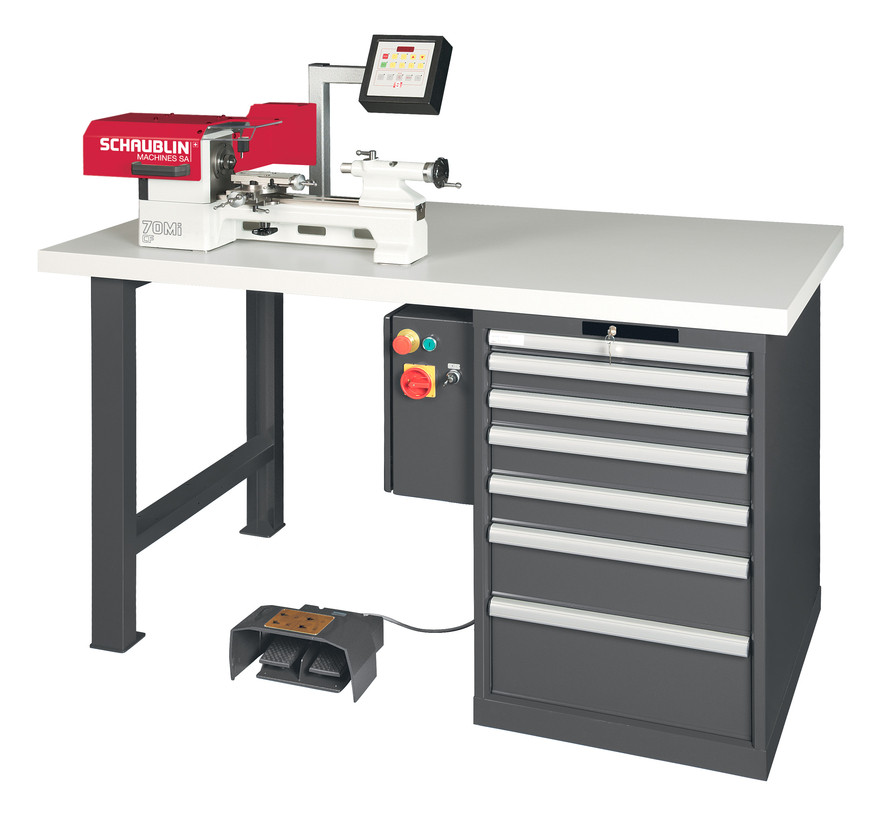

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Diese Drehmaschine ist mit einem integrierten Motor ausgestattet (Modellkürzel Mi), der für Drehzahlen bis 8000 min-1 ausgelegt ist. Der integrierte Motor sorgt durch den Direktantrieb der Spindel für geringere Vibrationen. Ausstattung mit W12-Spannzange.
| Max. zulässiger Durchmesser über dem Bett | 130 mm |
| Max. Spitzenabstand | 275 mm |
| Hauptspindel, Leistung Dauerbetrieb | 0.75 kW |
| Spindeldrehzahl, stufenlos regelbar | 100 - 8‘000 min-1 |
| Max. Stangendurchlass mit W12-Spannzange | 8.2 mm |
| Max. Spindeldrehzahl | 3‘000 min-1 |
| Verfahrweg (manuell) des Schlittens auf dem Bett | 280 mm |
| Verfahrweg, X-Achse / Z-Achse | 65 mm / 60 mm |
Verkaufsbroschüre (PDF-Format | 1,8 MB)
Anfrage

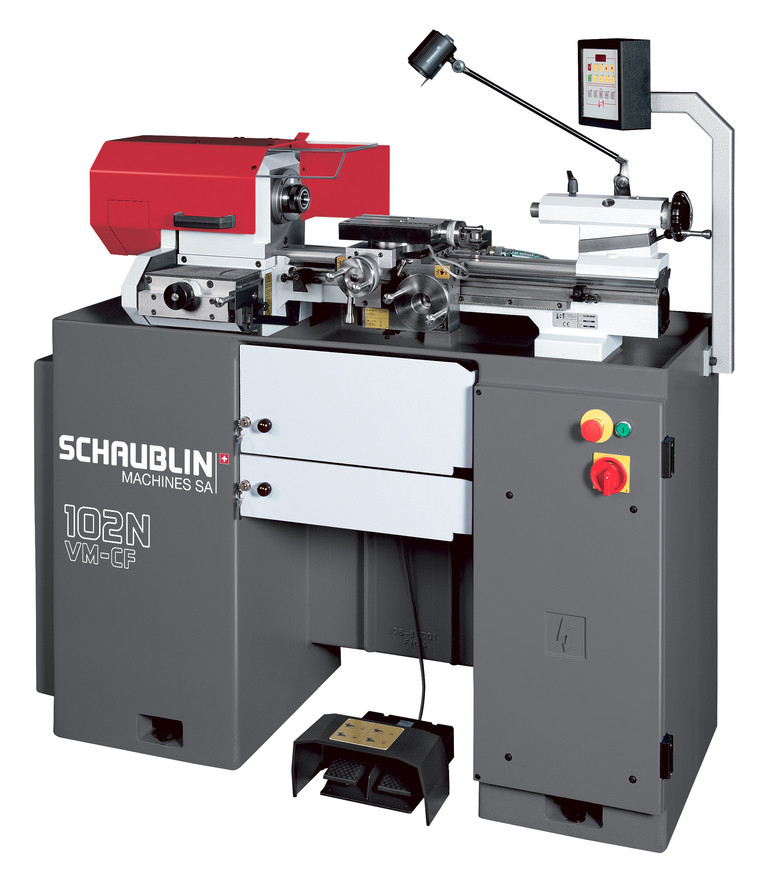

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Diese Drehmaschine ist mit einem integrierten Motor ausgestattet (Modellkürzel Mi), der für Drehzahlen bis 6000 min-1 ausgelegt ist. Der integrierte Motor sorgt durch den Direktantrieb der Spindel für geringere Vibrationen. Ausstattung mit W20-Spannzange.
| Max. zulässiger Durchmesser über dem Bett | 200 mm |
| Max. Spitzenabstand | 470 mm |
| Hauptspindel, Leistung Dauerbetrieb (Werkbank/Gusskastenfuß) | 1.5 kW / 2 kW |
| Spindeldrehzahl, stufenlos regelbar | 100 - 6‘000 min-1 |
| Max. Stangendurchlass mit W20/W25-Spannzange | 14.5 mm / 19 mm |
| Verfahrweg (manuell) des Schlittens auf dem Bett | 442 mm |
| Verfahrweg, X-Achse / Z-Achse | 100 mm / 90 mm |
Verkaufsbroschüre (PDF-Format | 2,5 MB)
Anfrage
Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Aus mehr als 800 mechanischen Einzelteilen bestehende Maschine mit einer Leitspindel, die sich insbesondere zur Bearbeitung von Gewinden und anderen besonderen Bearbeitungsmerkmalen eignet. Ausstattung mit W25-Spannzange.
| Max. zulässiger Durchmesser über dem Bett | 200 mm |
| Max. Spitzenabstand | 450 mm |
| Hauptspindel, Leistung Dauerbetrieb | 4.2 kW |
| Spindeldrehzahl, stufenlos regelbar | 100 - 3‘000 min-1 |
| Max. Stangendurchlass mit W20/W25-Spannzange | 14.5 mm / 19 mm |
| Verfahrweg, X-Achse / Z-Achse | 100 mm / 90 mm |
| Größter Weg des Kreuzsupports auf der Wange | 400 mm |
Verkaufsbroschüre (PDF-Format | 2,3 MB)
Anfrage

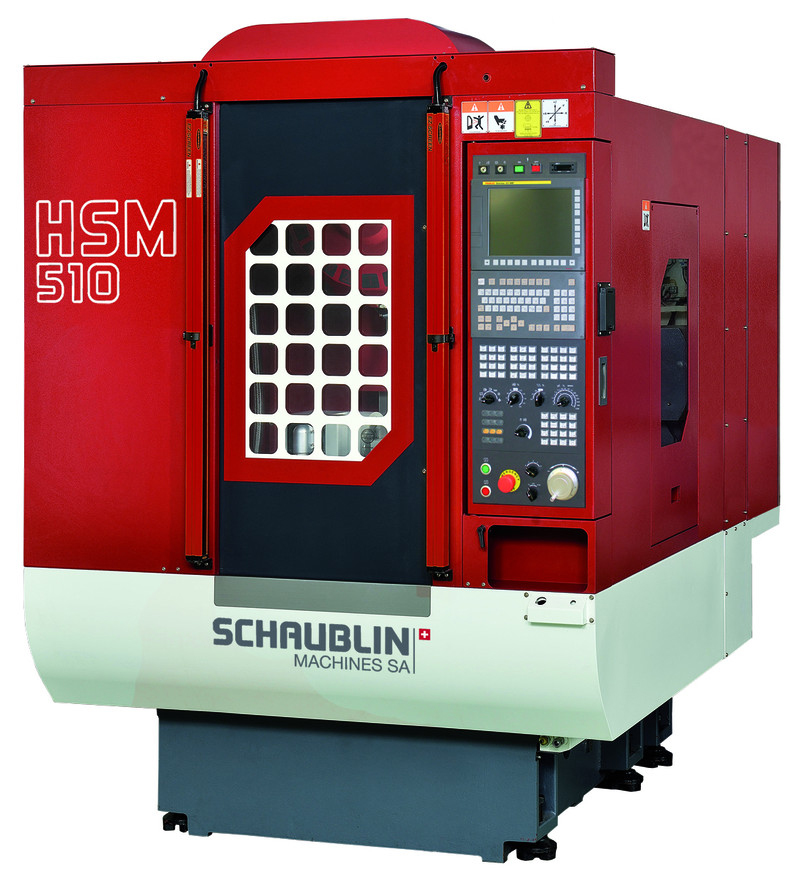

HSM 330 und HSM 510 sind kompakte CNC- Hoch Geschwindigkeit Bearbeitungszentren, die eine hohe Qualität und Präzision gewährleisten. Mit ihrer Vielseitigkeit und ihrer höchst Steifigkeit, kann sie für eine breite Anwendungsvielfalt so wie auch für Prototypen und für kleinere oder größere Produktionen verwendet werden.Dank den außergewöhnlichen technischen Kapazitäten der Maschine sind alle Ausfallzeiten auf ein Minimum beschränkt, damit eine optimale Produktion gewährleistet werden kann und die höchst Präzision garantiert bleibt.
DDS Spindelmotor
Thermisch isoliert, um den Wärmeverlust zu minimieren und eine hohe Genauigkeit zu gewährleisten.
Werkzeugwechsler
Linear Maßstab HEIDENHAIN
NKS Rollenführungen
FANUC 0iMF Steuerung
Verkaufsbroschüre (PDF-Format | 3,3 MB)
Anfrage

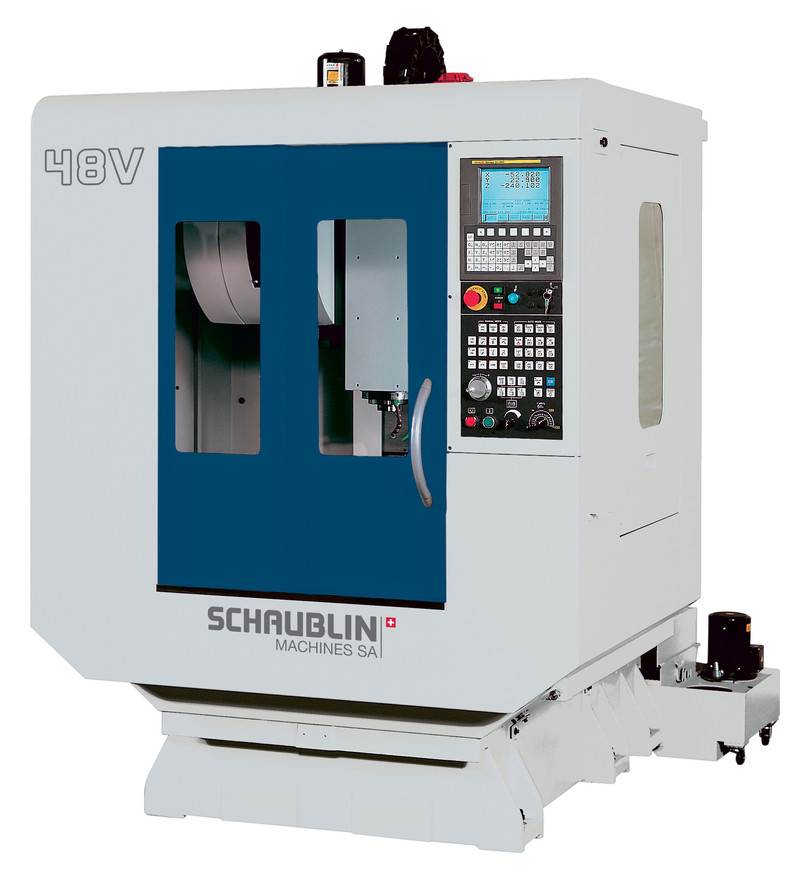

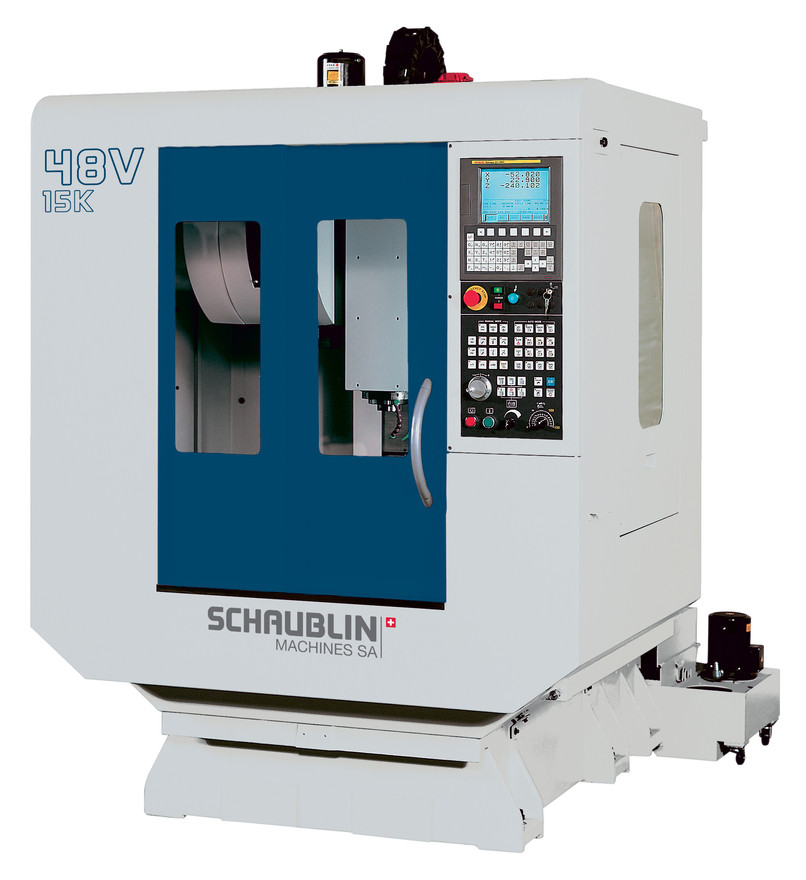

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. NC-Steuerung Fanuc 0i MC. Spindel mit einer Drehzahl von 10.000 min-1 und mit ISO 40-Konus. Längsverfahrweg (X-Achse) = 480 mm, Querverfahrweg (Y-Achse) = 400 mm, vertikaler Verfahrweg (Z-Achse) = 430 mm. Maschinengewicht 2,8 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.
| X-/ Y-/ Z-Achsen | 480 mm / 400 mm / 430 mm |
| Länge - Breite | 600 mm / 400 mm |
| Höchstgewicht der Stücke | 300 kg |
| Konus | ISO 40 |
| Motorleistung | 7.5 kW |
| Drehzahl / Drehmoment | 10’000 min-1 /47.7 Nm |
| ATC mit Schwenkarm | 20 |
Verkaufsbroschüre (PDF-Format | 0 MB)
Anfrage
Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. NC-Steuerung Fanuc 0i MC. Spindel mit einer Drehzahl von 15.000 min-1 und mit ISO 30-Konus. Längsverfahrweg (X-Achse) = 480 mm, Querverfahrweg (Y-Achse) = 400 mm, vertikaler Verfahrweg (Z-Achse) = 430 mm. Maschinengewicht 2,8 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.
| X-/ Y-/ Z-Achsen | 480 mm / 400 mm / 430 mm |
| Länge - Breite | 600 mm / 400 mm |
| Höchstgewicht der Stücke | 300 kg |
| Konus | ISO 40 |
| Motorleistung | 7.5 kW |
| Drehzahl / Drehmoment | 10’000 min-1 /47.7 Nm |
| ATC mit Schwenkarm | 20 |
Verkaufsbroschüre (PDF-Format | 0 MB)
Anfrage
Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. Ausstattung nach Wunsch mit einer NC-Steuerung Fanuc 0i MC oder Siemens 810 D. Längsverfahrweg (X-Achse) = 1020 mm, Querverfahrweg (Y-Achse) = 540 mm, vertikaler Verfahrweg (Z-Achse) = 540 mm. Maschinengewicht 5,5 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.
| X-/ Y-/ Z-Achsen | 1‘020 mm / 540 mm / 540 mm |
| Länge - Breite | 1‘120 mm - 540 mm |
| Höchstgewicht der Stücke | 700 kg |
| Konus | BT 40 / ISO 40 |
| Motorleistung | 15 kW |
| Drehzahl / Drehmoment | 8‘000 min-1 / 95.4 Nm |
| Karussell Kapazität / Vertikalwechsler | 20 24 (option) |
Verkaufsbroschüre (PDF-Format | 0 MB)
Anfrage

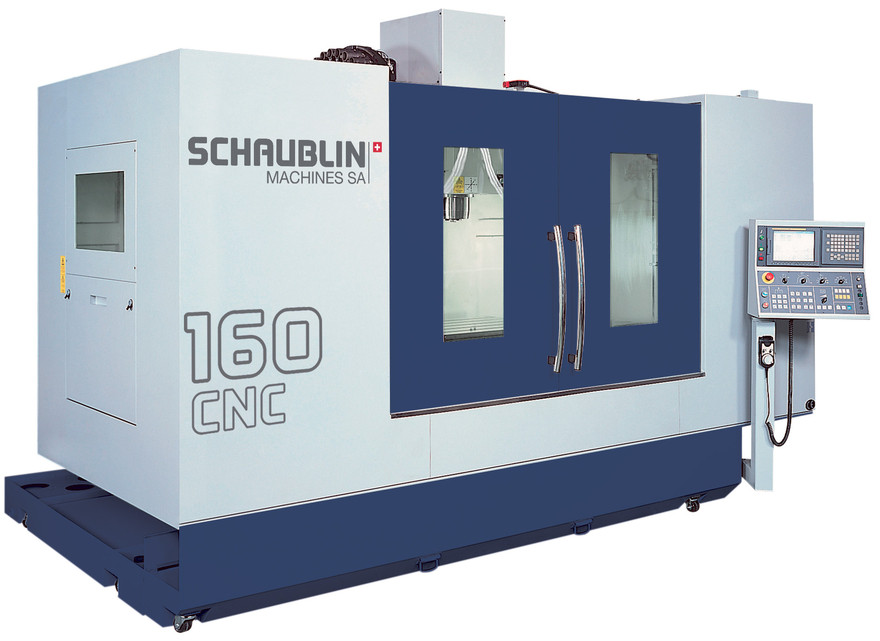

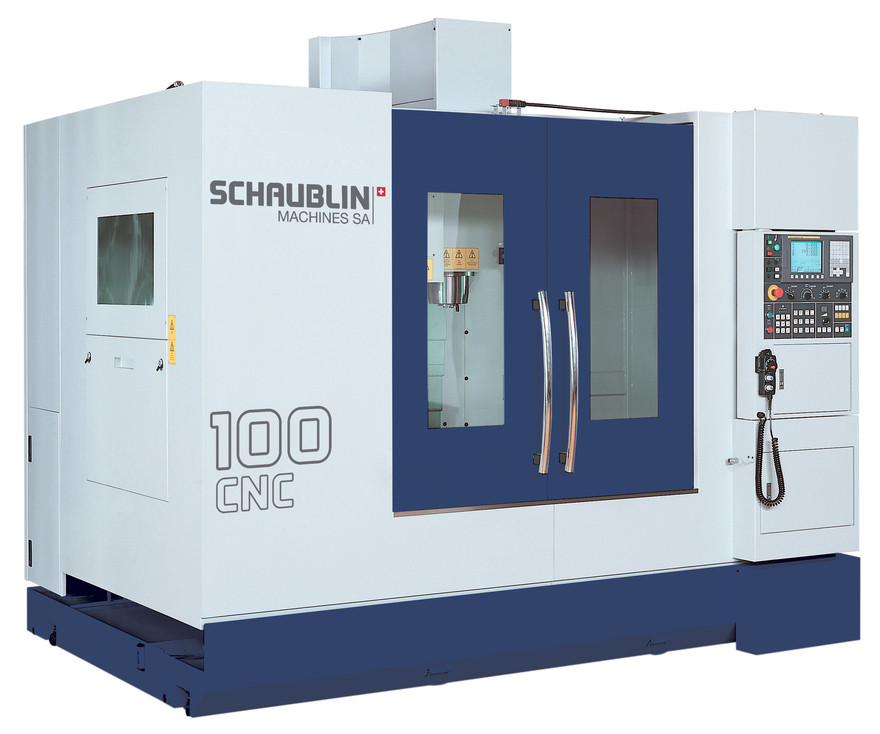

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. NC-Steuerung Fanuc 0i MC. Spindel mit einer Drehzahl von 10.000 min-1 und mit ISO 40-Konus. Längsverfahrweg (X-Achse) = 480 mm, Querverfahrweg (Y-Achse) = 400 mm, vertikaler Verfahrweg (Z-Achse) = 430 mm. Maschinengewicht 2,8 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.
| X-/ Y-/ Z-Achsen | 1‘600 mm / 700 mm / 540 mm |
| Länge - Breite | 1‘700 mm - 700 mm |
| Höchstgewicht der Stücke | 1‘500 kg |
| Konus | BT 40 / ISO 40&50 / SK 40 |
| Motorleistung | 26 kW |
| Drehzahl | 10‘000 min-1 / 12‘000 min-1 |
| Drehmoment | 149 Nm |
| Vertikalwechsler | 24 / 40 (option) |
Verkaufsbroschüre (PDF-Format | 0 MB)
AnfrageSie interessieren sich für ein Maschinenmodell, das direkt ab Lager verfügbar ist? Dann sind Sie hier genau richtig. Und falls Ihr Wunschmodell noch nicht in unserer Datenbank ist, kontaktieren Sie einfach die erfahrene SCHAUBLIN-Vetriebsmannschaft. Unsere Experten kümmern sich umgehend um Ihr Anliegen.

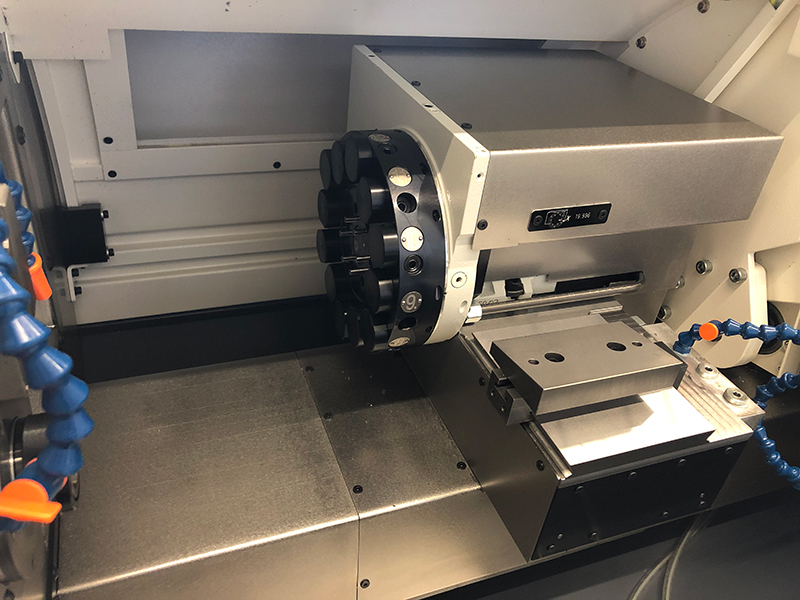

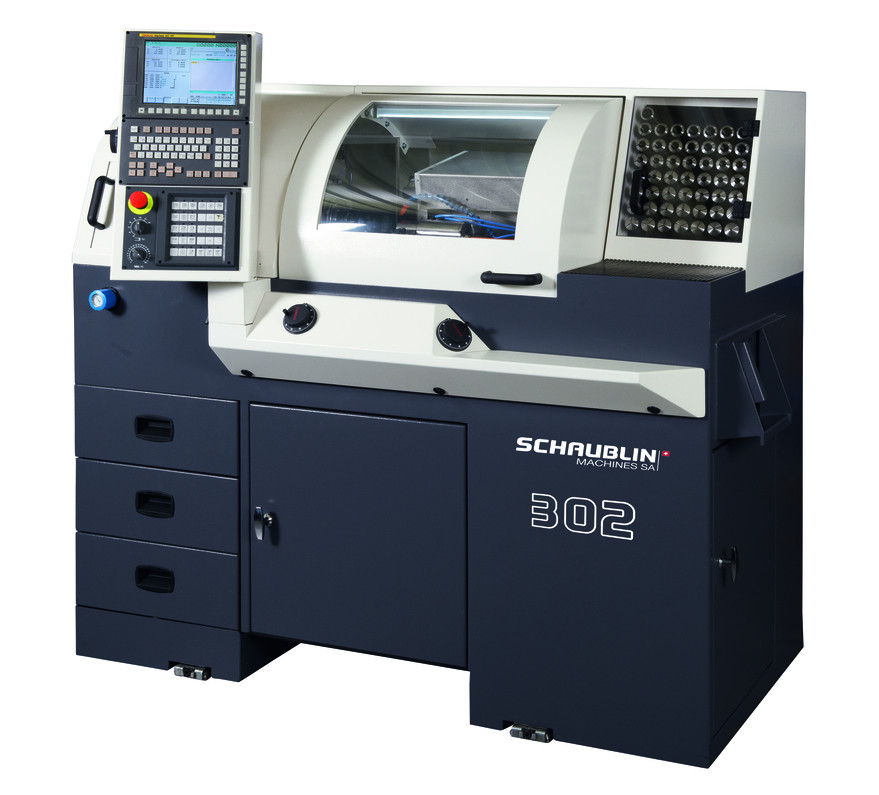

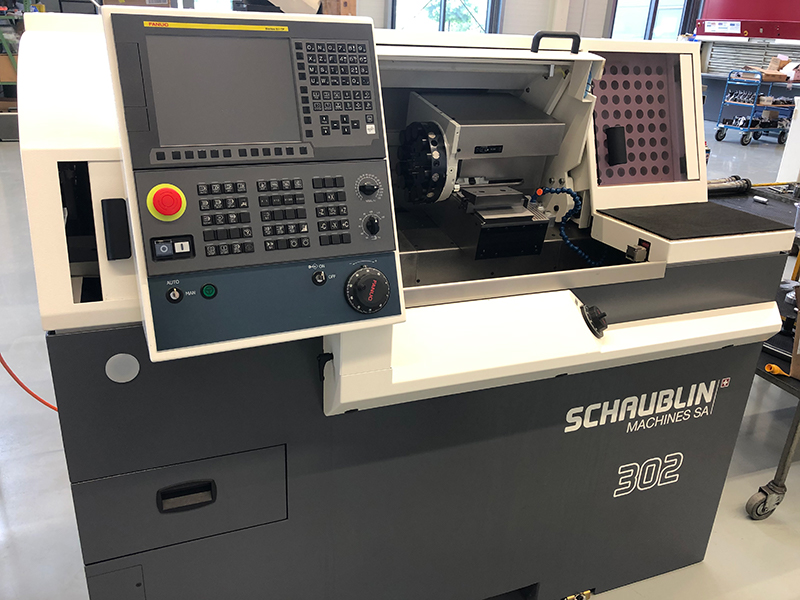

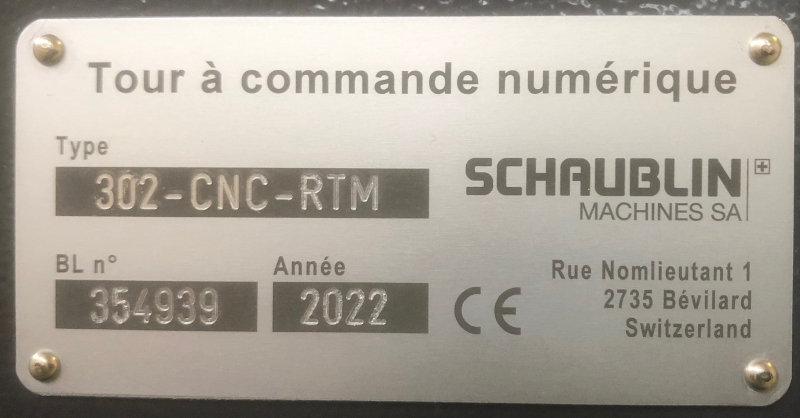

Die Drehmaschine 302 kombiniert Vielseitigkeit mit einer kompakten Bauform für eine wirtschaftliche Produktion sowohl kleiner als auch großer Produktionsserien! Schaublin GmbH bietet Ihnen eine 302 ab sofort als Demo-Maschine in der Version R-TM an.
Bitte fordern Sie ein unverbindliches Angebot unter service@schaublin.de.de an.
Die äusserst erfolgreiche Baureihe Schaublin 102TM-CNC wird künftig durch die Baureihe 302 ersetzt. Schaublin GmbH bietet hier exklusiv das letzte gefertigte Modell der 102er CNC Drehbank mit drei simultanen Achsen aus unserem Bestand an.
Rufen Sie uns gerne für einen Besichtigungstermin und Drehversuch an.

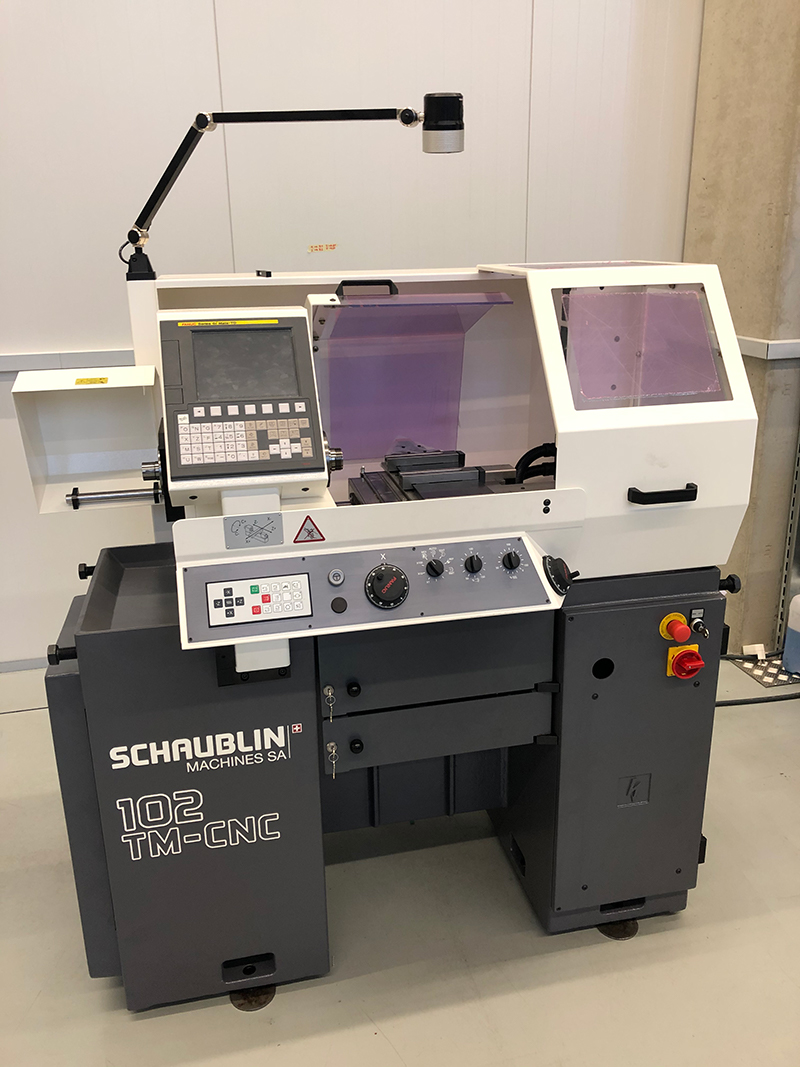

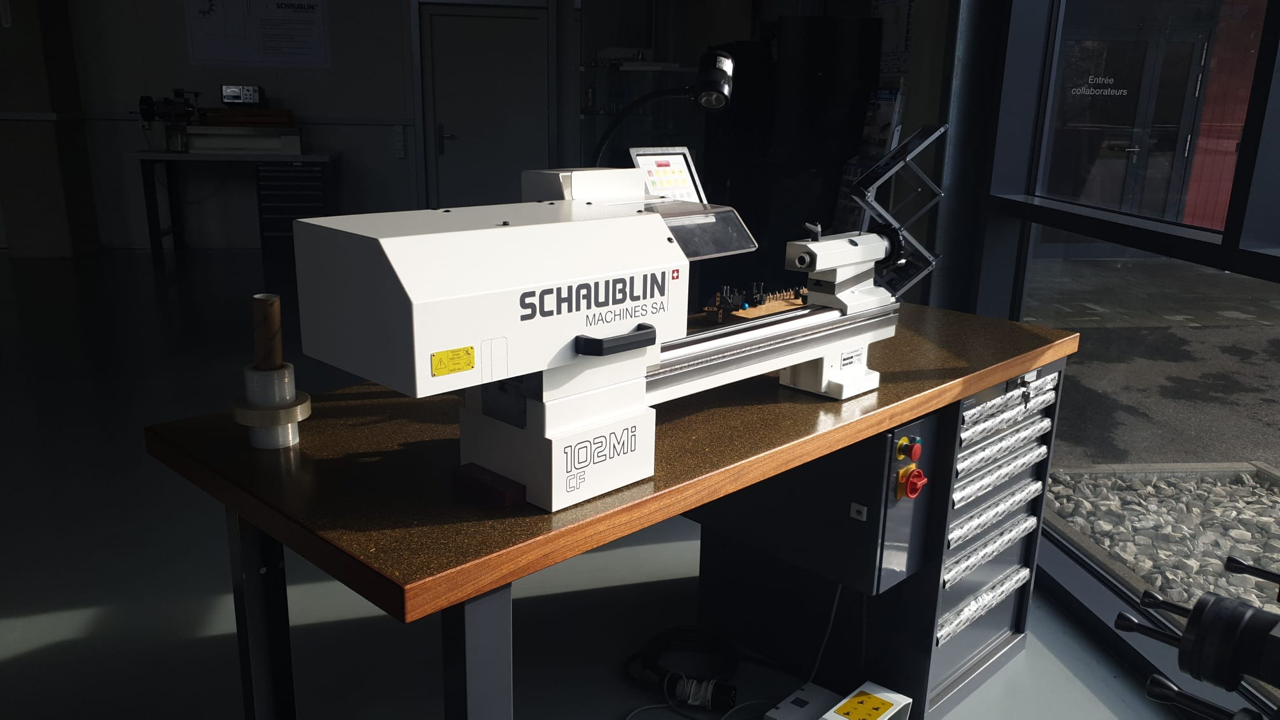

Die begehrte Baureihe 102, von denen weltweit bisher mehr als 100.000 Stück verkauft wurden, schreiben ihre Erfolgsgeschichte fort. Sie sind, quasi als Zugabe, mit Zusatzeinrichtungen wie einem Frequenzumformer (Modellkürzel CF) und einem integrierten Motor (Modellkürzel MI) ausgerüstet.
Schaublin GmbH bietet derzeit eine 102er Vorführmaschine zu besonders günstigen Konditionen an.
